Система оборотного водоснабжения для автомоек УТК-Фламинго
Системы оборотного водоснабжения универсальный технологический комплекс Фламинго предназначены для очистки сточных вод на автомойках, ливнестоках и других стоках, содержащих нефтепродукты и взвешенные вещества, а также хозбытовых и промышленных (молокозаводов, мясокомбинатов, рыбоперерабатывающих предприятий и др.) сточных вод, где требуется очищать стоки от взвешенных веществ, масел, нефтепродуктов и жиров и т.п.
Преимущества в использовании УТК-Фламинго заключаются в моноблочной конструкции, малых габаритах и материале изготовления (нержавеющая сталь). Данные установки предназначены для эксплуатации только в закрытых производственных помещениях, температура воздуха в которых исключает замерзание воды в емкостях и трубопроводах. Очистка сточных вод на установке УТК-Фламинго может производиться как с применением реагентов (коагулянтов, флокулянтов), так и без них.
Очистное сооружение УТК-Фламинго | Схема УТК-Фламинго 1. Погружной насос; 2. Зона первичного отстаивания; 3. Шламосборник; 4. Биоблок; 5. Компрессор; 6. Насосный агрегат; 7. Сброс очищенной воды. |
Описание работы системы оборотного водоснабжения УТК-Фламинго
Вода из моечного аппарата (1) попадает в моечный лоток (2), оборудованный перегородками (3), перед которыми собираются песок и камни. Загрязненная вода при помощи фекального насоса (4) поступает в приемную камеру. Здесь происходит барботаж воздухом, который подается в нижнюю часть приемной камеры от компрессора (6). Часть загрязнений (нефтепродукты, жиры, масла, СПАВ, и т. д.) образуют комплекс «частица-газ» и всплывают на поверхность, где удаляются при помощи водяного колеса в шламовую емкость. Загрязнения, не всплывшие на поверхность, частично выпадают в осадок и затем удаляются по мере накопления, а частично с потоком воды поступают в биоблок-флотатор (5).
Цены на системы оборотного водоснабжения УТК-Фламинго
| Модель | Произв. м3/ч | Потр. мощн. (кВт) | Габаритные размеры (м) | Масса (т), сухая / с водой | Цена, руб., в т.ч. НДС |
|---|---|---|---|---|---|
| УТК «Фламинго-0,5» | 0,5 | 0,77 | 1,75 x 0,95 x 1,7 | 0,25 / 1,3 | по запросу |
| УТК «Фламинго-1» | 1 | 1,15 | 2,25 x 1,15 x 1,85 | 0,32 / 2,5 | по запросу |
| УТК «Фламинго-2» | 2 | 1,15 | 2,75 x 1,4 x 2,15 | 0,47 / 4,6 | по запросу |
| УТК «Фламинго-4» | 4 | 1,9 | 3,3 x 1,6 x 1,8 | 0,9 / 9,0 | по запросу |
| УТК «Фламинго-6» | 6 | 1,9 | 4,1 x 2,1 x 2,0 | 1,12 / 14,0 | по запросу |
| УТК «Фламинго-10» | 10 | 4,4 | 5,5 x 2,2 x 2,5 | 2,0 / 23,0 | по запросу |
| УТК «Фламинго-15» | 15 | 8,0 | 7,0 x 2,5 x 2,8 | 3,0 / 35,0 | по запросу |
| УТК «Фламинго-20» | 20 | 8,0 | 8,5 x 2,7 x 3,0 | 3,5 / 45,0 | по запросу |
Биоблок-флотатор представляет собой емкость, состоящую из двух спаренных камер, разделенных между собой сетчатой перегородкой. В камере параллельно току воды расположены рамки с натянутыми сетками — аккумуляторами. На вход в каждую камеру подается условно чистая вода из аккумулирующей емкости, расходом соответственно производительности установки, насыщенная воздухом под давлением в 6 атм. при помощи насоса, в результате этого загрязненная вода не только разбавляется, но и подвергается пассивной флотации. На сетках-аккумуляторах образуются колонии микроорганизмов, способствующие протеканию процесса биологической очистки.
Параметры cистемы оборотного водоснабжения УТК-Фламинго
| Показатель | УТК-1 | УТК-2 | УТК-4 | УТК-6 |
|---|---|---|---|---|
| Число ступеней очистки в системах оборотного водоснабжения | 3 | 3 | 3 | 3 |
| Число ступеней очистки в системах очистки ливневых сточных вод | 4 | 4 | 4 | 4 |
| Степень очистки не менее, % | 97 | 97 | 97 | 97 |
| Рабочее давление в системе подготовки воды для очистки, кгс/см2 | 6–6,5 | 6–6,5 | 6–6,5 | 6–6,5 |
| Время пребывания воды в камере аэрации, мин | 15–30 | 15–30 | 15–30 | 15–30 |
| Время пребывания воды в биоблоке-флотаторе, мин | 25–40 | 25–40 | 25–40 | 25–40 |
| Объем накопительного бака для оборотного водоснабжения, м3 | 0,5 | 1 | 2 | 3 |
| Объем биологической загрузки, м3 | 0,8 | 1,5 | 3,0 | 4,8 |
| Объем фильтрационной загрузки, м3 | 0,18 | 0,4 | 0,8 | 1,0 |
| Гидравлическая нагрузка на дополнительный фильтр, м/ч, не более | 2,4 | 2,4 | 2,4 | 2,4 |
| Масса насосного агрегата, кг | 12 | 15 | 15 | 40 |
| Питающая сеть | Однофазная, ~ 220В | |||
| Установленная мощность | 1,15 | 1,15 | 2,6 | 2,6 |
После биоблока-флотатора вода поступает через слой полистирольных гранул в емкость чистой воды, где установлен насос. Часть воды (1/2 установленной производительности) идет на сброс, а другая (1/2 установленной производительности) поступает на насос и подается на вход во флотационные камеры. Для насыщения воды воздухом используется байпасная линия насоса. Насыщение происходит за счет эжекции и регулируется дросселем подачи воздуха.
Для улучшения качества очистки возможно введение в очищаемую воду химических реагентов, способствующих образованию устойчивых хлопьев с их последующей флотацией и фильтрацией. Насосная станция (9) подает воду на аппарат высокого давления из бака чистой воды. Избыток воды из водооборота сбрасывается через фильтр доочистки (8).

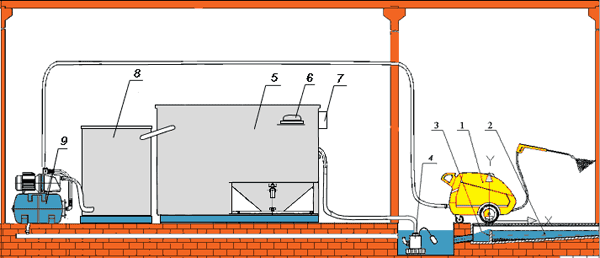

Схема работы установки УТК-Фламинго
